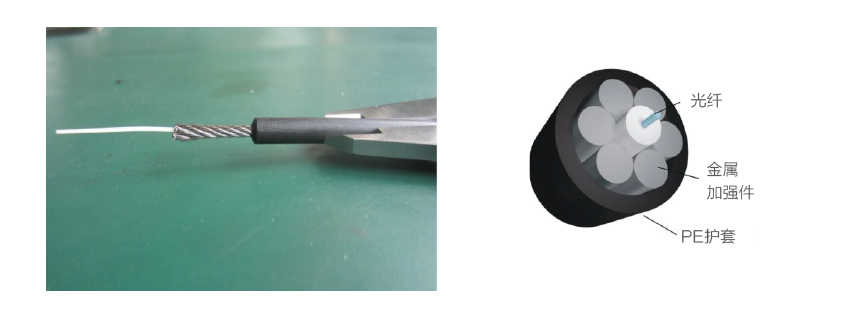

采用金属基索状应变感测光缆，通过多股金属加强丝绞合保护光纤，使得光缆抗拉和抗剪强度大幅提升，抵抗施工过程中的冲击破坏。带有光纤感应器的杆件植入构件体内以监测构件的变形、裂缝发育、应力变化等状况。

      古建筑体内监测系统，采用分布式光纤传感技术。光纤是光导纤维的简写，是一种由石英或塑料制成的纤维，可作为光传导工具。光纤在使用前由几层保护结构包覆，形成光缆，由内而外分别为纤芯、包层、涂覆和护套。光纤传感器具有耐腐蚀、防水、抗电磁干扰且易于与通信网并联等特点，具有集成化、本征性、低成本等特点。通过一根光纤，就可以感知古建筑构件体内的应力、温度、变形、振动、成分等各种物理参量的变化，并能够将相关的通讯信号传输到千里之外。因为光纤的物理截面和力学强度小，在粘贴与植入到主体中，不会对其性能和结构造成影响。它满足了古建筑加固与修复过程监测高精度、远距离、分布式和长期性的技术要求。

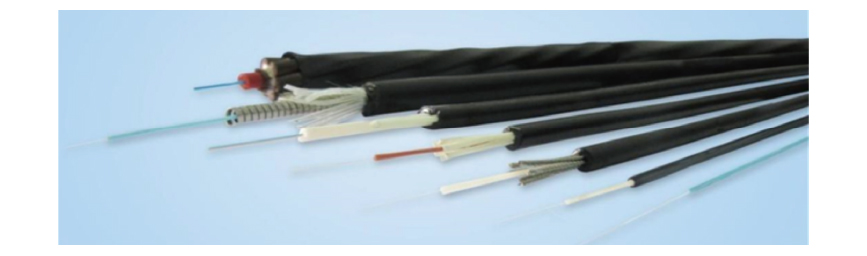

      不同的古建筑工程，有着不同的施工条件、不同的变形规律、不同的作业群体，对感测光缆的要求也是不一样的，我们需要从强度、模量、结构及护套材质的多个角度去选择感测光缆。

	尺 寸	成 分	功 能
纤芯	5-75微米	掺杂二氧化硅	传导光波
包层	100-150微米	掺杂二氧化硅	全反射光波
涂敷层	厚度:30-150微米	高分子材料、碳、金属	保护纤芯，避免裂纹
护套	厚度:50-数百微米	PVC、聚丙烯、尼龙等	增强保护



特   点:

·分布式应变感测，可监测长距离内每一点的变形；

·外包高强度金属索，抗拉强度高，可浇筑施工；

·高精准紧包咬合，有着优越的应变传递性能；

·高强度外包保护层，施工安装便捷，简单培训即可上岗操作。
